JIGS
治具の製作・販売INDEX
バキュームカーボン
チャック
SIZE
対応サイズ

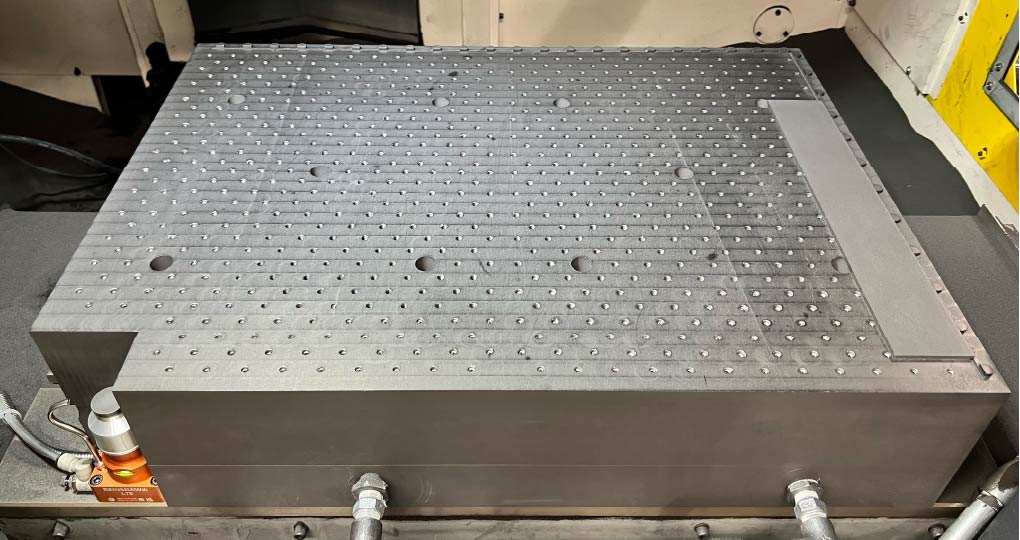

700x500 ワンピース構造

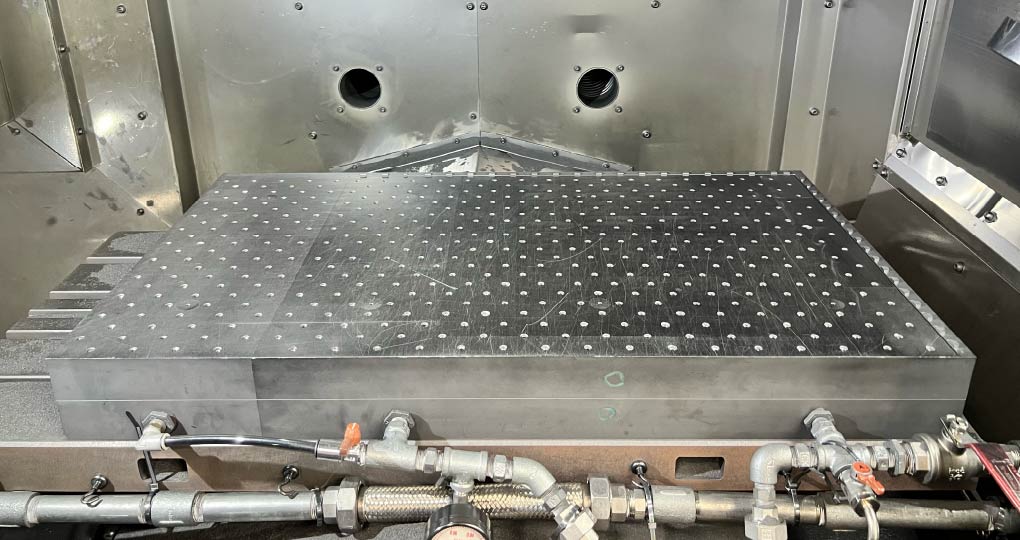

900x500 セパレート構造
1000x500 セパレート構造

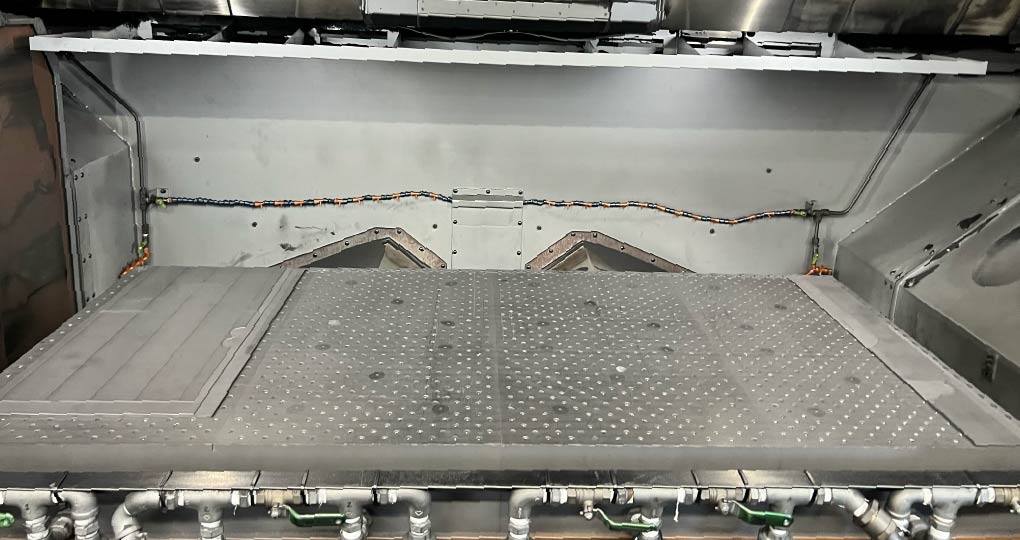

1500x700 セパレート構造
MERIT
メリット01
オーダーメイドで
1品から製作可能
「吸着穴の直径やピッチ」「吸引口の仕様や位置」「吸着エリアの範囲や区分け」「寸法や形状」「加工」などを自由に設計できます。製作寸法も□100程度から1300mm×4000mm（大きいものについては要相談）まで自由に製作できます。無料お見積りをご希望の方は「こちら」からお気軽にお問合せください。
02
小型〜大型まで
製作可能
□100mm弱のものから1300mm×4000mm（大型のものは要相談）まで製作可能です。
03
平面度を高いレベルで
維持できる
カーボンだから切削性がよく、取り付けた際ワークをチャックする面を0.1mmほど切削すると高いレベルで平面度が出ます。また、多少チャック面が摩耗しても再度切削することにより高いレベルの平面度を維持できます。
04
コストダウンの可能性
ポーラス（多孔質）チャックや従来型の真空チャックよりも大幅なコストダウンが可能な場合があります（※仕様や製作数量によります）。是非一度、無料御見積をご依頼ください。ご希望の方は「こちら」まで。
05
加工も自由
タップ、ザグリ、貫通穴などの加工を自由に施すことができます。お客様の事情に合わせて真空チャックを固定したり他の機器に取り付けたりすることができます。
06
軽 量
弊社の真空チャックはカーボングラファイト製です。「軽量」なので設置、交換等の負荷を少なくすることができます。
07
複数の吸着エリアを
設定可能
真空チャックの「内部に仕切り」を設けることで、複数の吸着エリアを設定することが可能です。そのため、1つの真空チャックで複数のサイズのワークを吸着することができます。バキューム（吸着）性能を最大限発揮するためには、真空チャックの密封性、つまり、空気漏れがないことが重要です。弊社の高度な接着技術がそれを可能にしています。
08
吸着力を自由に
設定可能
真空チャックは内部を真空にすることで大気圧を利用してワークを吸着するというものです。したがって、その吸着力は基本的に吸着穴の総開口面積に比例します。ワークの性質を勘案しつつ吸着穴の直径とピッチを設計することで吸着力を自由に設定することが可能です。
FAQ
よくあるご質問価格を教えてください。
オーダーメイド製造ですので、都度お見積いたします。お気軽にお問い合わせください。
購入までの流れと納期を教えてください。
ご希望の仕様をお打ち合わせ ⇒ 御見積 ⇒ ご注文 ⇒ 弊社にて承認用図面を作図 ⇒ ご承認 ⇒ 製作スタート ⇒ 納品。
製作スタートから納品まで約3〜5週間程度です。
1個からでも購入できますか？ また、直接購入できますか？
1個から直接ご購入いただけます。
デモ機を貸していただけますか？
無料で貸し出し可能です。数種類のデモ機を取り揃えておりますので、お気軽にお問い合わせください。
SPECIFICATION
製品仕様| 吸着穴 | 直径がΦ４から（小径は要相談）になります。ピッチやタップ等はお見積りの際にお知らせください。 |
|---|---|
| 寸 法 | 製作範囲内（t300×1300×4000）であれば自由な寸法、形状で製作できます。 |
| 加 工 | タップ、ザグリ、貫通穴、ポケット、切り欠き、溝、面取りなど一般的な金属素材と同様の加工が可能です。 |
